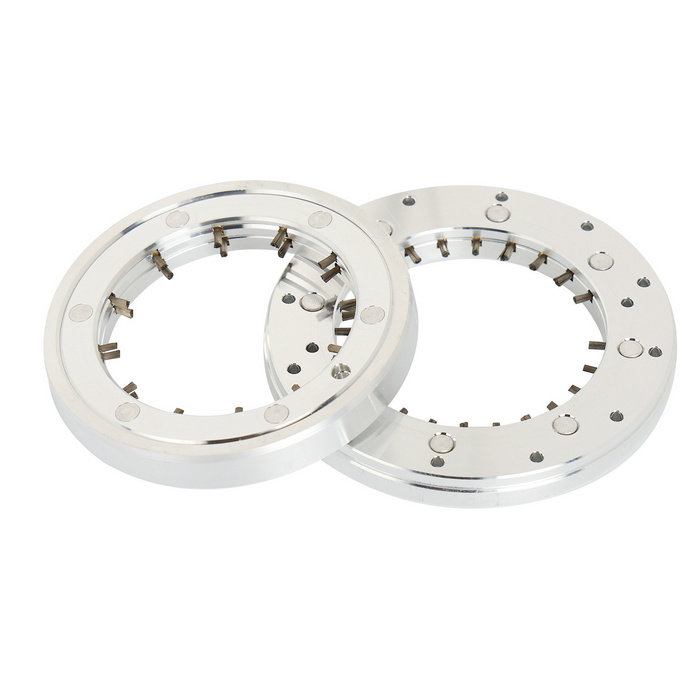

Wie Wellenerdungsringe Ihre Elektromotorlager schützen

Ein Wellenerdungsring sorgt für einen sicheren Weg für die Wellenspannung. Dies trägt dazu bei, Ihre Motorlager vor einem zu frühen Ausfall zu schützen. Motoren mit VFDs erhalten oft zusätzlichen Strom. Dieser zusätzliche Strom kann die Lager beschädigen. Über 40 % der Motorprobleme entstehen, weil Lager aufgrund dieser Ströme ausfallen. Wellenerdungsringe leiten schädliche Elektrizität ab. Dadurch werden Verschleiß und Vibrationen verringert. Ihr Motor hält länger und benötigt weniger Reparaturen. Der Einsatz von Wellenerdungsgeräten ist eine intelligente Möglichkeit, Ihren Motor zu schützen.

Tipp: Der Kauf von Wellenerdungsringen trägt dazu bei, dass die Lager länger halten und Ihre Maschinen gut funktionieren.

Wichtige Erkenntnisse

• Wellenerdungsringe tragen zum Schutz der Motorlager bei . Sie geben elektrischen Streuströmen eine sichere Möglichkeit, sich fortzubewegen. Dies verringert den Verschleiß und sorgt für eine längere Lebensdauer der Motoren.

• Streuströme können elektrische Erosion verursachen. Dies kann zu erheblichen Lagerschäden führen. Dies kann zu teuren Reparaturen und Zeitverlust führen.

• Wellenerdungsringe sind für Motoren mit Frequenzumrichtern (VFDs) sehr wichtig. VFDs erhöhen die Wahrscheinlichkeit eines Lagerausfalls.

• Es ist wichtig, die Wellenerdungsringe häufig zu überprüfen und zu warten. Dadurch wird sichergestellt, dass sie gut funktionieren. Es hilft, überraschende motorische Probleme zu vermeiden.

• Die Auswahl des richtigen Wellenerdungsrings ist wichtig. Durch die richtige Installation können Sie bei Reparaturen Geld sparen. Außerdem arbeiten Motoren dadurch besser und zuverlässiger.

Lagerausfälle verhindern

Warum Lager in Elektromotoren ausfallen

Elektromotorlager können aus vielen Gründen ausfallen. Einige häufige Ursachen sind:

• Unsachgemäße Installation und Einrichtung

• Zu wenig Schmierung oder schmutziges Fett

• Elektrische Erosion

• Vibration

• Nicht genug Ladung

Elektroerosion ist ein großes Problem. Wenn der Motor läuft, können elektrische Streuströme durch die Lager fließen. Diese Ströme erzeugen winzige Funken im Lager. Mit der Zeit beschädigen diese Funken die Lageroberfläche. Dieser Schaden wird als elektrische Entladungsbearbeitung oder EDM bezeichnet. Zunächst hören Sie vielleicht nichts Falsches. Doch der Schaden wird immer schlimmer. Wenn Sie das Problem nicht beheben, sind die Reparaturkosten sehr hoch und Ihre Maschine funktioniert möglicherweise nicht mehr.

Ein Wellenerdungsring trägt zum Schutz der Lager bei. Es gibt dem Strom einen sicheren Weg, dem er folgen kann. Dadurch wird verhindert, dass sich Spannung an der Welle aufbaut. Der Ring leitet schädliche Strömungen von den Lagern weg. Dies bietet einen besseren Schutz und trägt dazu bei, dass der Motor länger hält.

Hinweis: Der NEMA-Standard MG1-2009 besagt, dass Wellenspannungen schlechte Ströme durch Motorlager senden können. Diese Strömungen können zu Lochfraß und Riefenbildung führen. Wellenerdungsringe verhindern solche Schäden und bedürfen keiner besonderen Pflege.

Risiken mit VFDs und Wellenströmen

Frequenzumrichter oder VFDs helfen dabei, die Drehzahl eines Motors zu steuern. Sie erhöhen aber auch die Wahrscheinlichkeit eines Lagerausfalls. VFDs nutzen schnelle Spannungsänderungen und Hochfrequenzsignale. Diese Signale erzeugen Spannungen im Motor. An Welle und Rotor bauen sich Spannungen auf. Wenn die Spannung hoch wird, springt sie durch die Lager. Dieser Sprung verursacht EDM-Schaden.

Bei Motoren mit VFDs ist die Wahrscheinlichkeit eines Lagerausfalls höher. Studien zeigen, dass etwa 41 % der Motorausfälle auf Lagerströme zurückzuführen sind, die durch Frequenzumrichter verursacht werden. Sie müssen dieses Problem beheben, damit Ihre Maschinen weiterhin einwandfrei funktionieren.

Wellenerdungsgeräte wie Wellenerdungsringe helfen bei der Lösung dieses Problems. Diese Ringe haben spezielle Fasern, die den Schaft berühren. Sie geben vagabundierenden Strömungen einen sicheren Ausweg. Die Ringe leiten Elektrizität von den Lagern weg. Dies verhindert den Spannungsaufbau und beugt Schäden vor, bevor diese entstehen.

Beispiele aus der Praxis zeigen die Vorteile. Beispielsweise hat eine Papierfabrik im Mittleren Westen AEGIS-Wellenerdungsringe an ihren Motoren angebracht. Danach gaben sie weniger Geld für Reparaturen aus und hatten weniger Ausfallzeiten. Die Motoren funktionierten über zwei Jahre, ohne dass neue Lager erforderlich waren. Kontrollen ergaben, dass die Wellenspannung unter 5 Volt blieb. Dies bedeutet, dass die Ringe schädliche Strömungen gut ableiten konnten.

Hier ist eine einfache Tabelle, die zeigt, wie Wellenerdungsringe dazu beitragen, dass Motoren länger halten und besser funktionieren:

Wenn Sie Wellenerdungsgeräte verwenden, tragen Sie dazu bei, Lagerausfälle zu verhindern. Sie sparen Geld, vermeiden Ausfallzeiten und sorgen dafür, dass Ihre Maschinen gut laufen.

Funktionsweise von Wellenerdungsringen

Leitfähiges Mikrofaserdesign

Der Wellenerdungsring funktioniert aufgrund seiner besonderen Konstruktion. Es besteht aus Tausenden winziger leitfähiger Mikrofasern. Diese Mikrofasern berühren die Motorwelle. Sie bilden einen sicheren Weg für Streuströme. Über diesen Weg gelangt der Strom von der Welle zum Motorrahmen. Das Design nutzt Ionisierung, um die Elektronen schneller zu bewegen. Dies hilft dem Ring, hochfrequente Ströme von VFDs loszuwerden.

Hier ist eine Tabelle, die erklärt, wie das Design des Schaftrings aus leitfähiger Mikrofaser funktioniert:

• Der Wellenerdungsring leitet den Wellenstrom von den Lagern weg. Es sorgt für einen sicheren Weg vom Schaft zum Rahmen.

• Es nutzt Ionisierung, um Elektronen schneller zu bewegen.

• Das Design trägt dazu bei, hochfrequente Ströme von VFDs zu beseitigen.

Das Mikrofaserdesign bietet viele Orte, an denen der Strom abfließen kann. Jeder Punkt trägt dazu bei, schlechte Strömungen von den Lagern wegzuleiten. Dies bedeutet einen besseren Lagerschutz und ein geringeres Risiko elektrischer Schäden.

Ableitende Spannungsbögen

Wenn ein Motor einen VFD verwendet, kann sich an der Welle Spannung aufbauen. Wenn die Spannung zu hoch wird, kann sie über das Lager springen. Dieser Sprung wird als Spannungsbogen bezeichnet. Spannungsbögen können Löcher und Flecken auf dem Lager hinterlassen. Dies kann zum Ausfall des Lagers führen.

Wellenerdungsringe verhindern dies, bevor es passiert. Der Ring gibt der Spannung einen sicheren Weg, den Schacht zu verlassen. Es sendet die Spannung an den Motorrahmen und dann an die Erde. Dies verhindert den Spannungsaufbau und die Bildung von Lichtbögen.

• AEGIS-Wellenerdungsringe verhindern Schäden an elektrischen Lagern. Sie sorgen für einen widerstandsarmen Weg von der Welle zum Rahmen.

• Sie beseitigen die Wellenspannung, bevor es zu Lichtbögen kommen kann.

• Die Aegis-Wellenerdungsringe leiten schlechte Spannungen von den Lagern weg.

• Dadurch wird die Spannung über das Motorgehäuse zur Erde geleitet. Dies schützt die Lager vor Beschädigungen.

Mit Wellenerdungsringen haben Sie weniger Ausfallzeiten und weniger Reparaturen. Ihre Lager halten länger. Ihr Motor bleibt zuverlässig.

Schädliche Strömungen umleiten

Wellenerdungsgeräte tragen zur Sicherheit Ihres Motors bei. Sie leiten schädliche Strömungen von den Lagern weg. Dies verhindert elektrische Schäden und hilft, Lagerausfälle zu vermeiden. Der Wellenerdungsring stellt einen direkten Weg für den Strom zur Erde her. Sie müssen sich keine Sorgen machen, dass Strom durch die Lager fließt.

Sie fragen sich vielleicht, wie Wellenerdungsringe im Vergleich zu anderen Geräten wie Kohlebürsten abschneiden. Beide geben einen Pfad für den Wellenstrom vor. Aber das Mikrofaserdesign in Wellenerdungsringen hat einige klare Vorteile.

Das Mikrofaserdesign der Wellenerdungsringe bietet einen Weg für den Wellenstrom, ähnlich wie Kohlebürstendesigns. Es kann jedoch zu Verschleiß- und Wartungsproblemen kommen. Es kann auch die Isolierung elektrischer Antriebssysteme beschädigen.

Einige fortschrittliche Wellenerdungsgeräte, wie z. B. Bearing Protection Kits (BPK), verwenden Silbergraphitbürsten. Diese Bürsten haben einen noch geringeren Widerstand als Kohlefaserringe. Sie halten länger und sind einfacher zu installieren und zu pflegen. In Tests zeigten BPKs eine deutlich geringere Wellenspannung als Kohlefaserringe. Dadurch schützen sie besser vor Wellenströmungen.

Dennoch sind Wellenerdungsringe eine beliebte Wahl. Sie lassen sich leicht einsetzen und benötigen wenig Pflege. Sie können darauf vertrauen, dass sie Ihre Lager schützen und das Risiko kostspieliger Ausfallzeiten verringern.

Auswahl von Wellenerdungsgeräten

Arten von Wellenerdungsringen

Es gibt verschiedene Wellenerdungsringe, die Sie für Ihren Motor auswählen können. Jede Art eignet sich am besten für bestimmte Aufgaben und Einsatzmöglichkeiten. Hier ist eine Tabelle, die die wichtigsten Arten und ihre Aufgaben zeigt:

Spaltringe eignen sich gut, wenn Ihr Motor noch an andere Maschinen angeschlossen ist. Massive Ringe sind besser, wenn Sie einen neuen Motor reparieren oder einrichten. Für Presssitzringe sind Fachkräfte und Spezialwerkzeuge erforderlich.

Wenn Ihr Motor stark ist oder eine hohe Leistung benötigt, wählen Sie AEGIS- Wellenerdungsringe . Diese Ringe schützen Motoren mit Frequenzumrichtern. Sie helfen dabei, Geburtsprobleme zu vermeiden. Bei großen Motoren bietet die AEGIS PRO-Serie starken Schutz für Generatoren und Turbinen.

Anwendungs- und Installationstipps

Sie möchten, dass Ihre Wellenerdungsringe ordnungsgemäß funktionieren. Hier sind einige Tipps, die Ihnen helfen können:

• Verwenden Sie alte Ringe nicht erneut. Setzen Sie neue ein, wenn sie kaputt sind.

• Überprüfen Sie Ihre Arbeit mit einem Tester, um sicherzustellen, dass sie funktioniert.

• Verwenden Sie keinen Kleber, der keinen Strom durchlässt. Es verhindert, dass der Ring funktioniert.

• Halten Sie bei Motoren über 100 PS ein Lager auseinander und setzen Sie den Ring auf die andere Seite.

• Wählen Sie Bausätze mit guten Materialien wie Silbergraphit oder Kohlefaser.

• Halten Sie die Stelle sauber. Schmutz, Rost oder Fett können dazu führen, dass der Ring nicht richtig funktioniert.

• Stellen Sie sicher, dass Ihr Motor geerdet ist, damit keine Probleme auftreten.

Tipp: Mit Nachrüstsätzen können Sie bereits vorhandene Motoren mit Wellenerdungsringen ausstatten. Sie helfen dabei, neue Probleme zu stoppen, können aber keine alten Schäden beheben.

Wartung und Prüfung

Überprüfen Sie Ihre Wellenerdungsringe regelmäßig, damit sie weiterhin funktionieren. Ergänzen Sie Ihre regelmäßigen Kontrollen um einen Blick darauf. Achten Sie auf Schmutz oder Fett. Diese Dinge können den Ring blockieren und dazu führen, dass er nicht funktioniert.

Testen Sie den Ring, nachdem Sie ihn eingesetzt haben. Verwenden Sie eine spezielle Sonde mit winzigen Fasern, um die Wellenspannung bei laufendem Motor zu prüfen. Ein tragbares Oszilloskop mit mindestens 100 MHz liefert gute Ergebnisse. Für eine vollständige Kontrolle können Sie auch Vibrationstests und Wärmekameras durchführen.

• Schauen Sie sich die Erdungsringe häufig an.

• Achten Sie auf Schmutz oder Fett.

• Überprüfen Sie die Wellenspannung bei der Inbetriebnahme oder nach der Reparatur.

Die Verwendung von Wellenerdungsringen kostet weniger als der Kauf neuer Lager, wenn diese kaputt gehen. Die Ringe helfen Ihnen, weniger für Reparaturen auszugeben und Ihren Motor länger laufen zu lassen. Außerdem schützen sie die Lager besser und sorgen für eine lange Lebensdauer Ihres Motors.

Mit einem Wellenerdungsring schützen Sie Ihre Motorlager. Dieses Gerät verhindert, dass elektrische Entladungen die Lager beschädigen. Es hilft Ihnen auch, weniger für Reparaturen auszugeben. Sie sollten den richtigen Erdungsring für Ihren Motor wählen. Stellen Sie sicher, dass Sie es sorgfältig anziehen. Überprüfen Sie den Ring regelmäßig, damit Ihr Motor länger hält. Regelmäßige Kontrollen helfen Ihnen, plötzliche Ausfälle zu vermeiden.

Suchen Sie zunächst nach Streuströmen in Ihrem Motor. Wählen Sie einen guten Wellenerdungsring für Ihre Anforderungen. Setzen Sie das Gerät richtig herum auf den Motor. Beobachten Sie, wie es funktioniert, nachdem Sie es installiert haben. Testen Sie die Wellenspannung häufig, um sicherzustellen, dass sie sicher ist. Halten Sie den Bereich um den Ring sauber. Diese Schritte tragen dazu bei, dass Ihr Motor länger hält und Sie Geld sparen.

FAQ

Was ist ein Wellenerdungsring?

Ein Wellenerdungsring ist ein Gerät, das Ihre Motorwelle berührt. Es gibt elektrischen Streuströmen einen sicheren Weg zur Erde. Dies trägt dazu bei, Ihre Motorlager vor elektrischen Schäden zu schützen.

Woher weiß ich, ob mein Motor einen Wellenerdungsring benötigt?

Wenn Ihr Motor einen Frequenzumrichter (VFD) verwendet, sollten Sie einen Wellenerdungsring verwenden. Möglicherweise benötigen Sie auch eines, wenn Sie einen frühen Lagerausfall feststellen oder ungewöhnliche Geräusche hören.

Kann ich einen Wellenerdungsring selbst installieren?

Viele Wellenerdungsringe können Sie mit einfachen Werkzeugen installieren. Befolgen Sie immer die Anweisungen des Herstellers. Bei großen Motoren benötigen Sie möglicherweise die Hilfe eines geschulten Technikers.

Wie oft sollte ich meinen Wellenerdungsring überprüfen?

• Überprüfen Sie Ihren Wellenerdungsring während der regelmäßigen Motorwartung.

• Suchen Sie nach Schmutz, Fett oder Abnutzung.

• Prüfen Sie die Wellenspannung, wenn Sie Probleme feststellen.

Müssen Wellenerdungsringe gewartet werden?

Wellenerdungsringe benötigen wenig Pflege. Sie sollten sie sauber halten und auf Abnutzung prüfen. Ersetzen Sie sie, wenn Sie Schäden feststellen oder wenn sie nicht mehr richtig funktionieren.
