Wie verwende ich ein Silikon-Wärmeleitpad?

Einführung

Überhitzung ist eine der größten Gefahren für elektronische Komponenten. Ohne ordnungsgemäße Wärmeableitung kann sich die Leistung verschlechtern oder sogar zum Ausfall führen. In diesem Artikel erfahren Sie, wie Sie ein Silikon-Wärmeleitpad effektiv einsetzen. Sie erfahren, warum diese Pads für die Aufrechterhaltung optimaler Temperaturen entscheidend sind und wie sie die Leistung Ihrer Geräte steigern können.

Was ist ein Silikon-Wärmeleitpad?

Definition und Zusammensetzung von Silikon-Wärmeleitpads

Ein Silikon-Wärmeleitpad ist ein thermisches Schnittstellenmaterial (TIM), das zur Verbesserung der Wärmeübertragung zwischen wärmeerzeugenden Komponenten und ihren Wärmeableitungsgeräten, wie z. B. Kühlkörpern, verwendet wird. Es besteht aus organischem Silikonkautschuk kombiniert mit leistungsstarken thermischen Füllstoffen. Diese Kombination macht die Pads weich, flexibel und komprimierbar und ermöglicht es ihnen, kleine Lücken zwischen Oberflächen, die Wärmeableitung benötigen, effizient zu füllen.

Im Gegensatz zu Wärmeleitpasten, die schmutzig und schwierig aufzutragen sind, bieten Silikon-Wärmeleitpads eine sauberere und bequemere Lösung. Sie sind vorgeformt und einbaufertig, was sie zu einer praktischen Wahl für eine Vielzahl elektronischer Geräte macht.

Wärmeleitfähigkeit und Wärmeableitung

Die Wärmeleitfähigkeit ist eine Schlüsseleigenschaft für Materialien, die zur Wärmeableitung verwendet werden. Es misst, wie gut ein Material Wärme übertragen kann. Silikon-Wärmeleitpads haben typischerweise eine Wärmeleitfähigkeit im Bereich von 1 bis 8 W/(m·K), wodurch sie die Wärme effizient von elektronischen Bauteilen zu Kühlkörpern transportieren können.

So helfen sie bei der Wärmeableitung:

● Wärmeleitfähigkeit: Je höher der Wert, desto besser ist die Wärmeübertragungsleistung des Materials.

● Lücken: Durch das Füllen der winzigen Lücken zwischen Komponenten und Kühlflächen sorgen Silikonpads für eine effizientere Wärmeübertragung und verhindern so eine Überhitzung.

Wie wählt man das richtige Silikon-Wärmeleitpad für Ihre Anwendung aus?

Wichtigkeit der Auswahl der richtigen Dicke

Die Wahl der richtigen Dicke eines Silikon-Wärmeleitpads ist für eine effiziente Wärmeübertragung von entscheidender Bedeutung. Das Polster muss den Spalt zwischen der wärmeerzeugenden Komponente und dem Kühlkörper ausfüllen, ohne dass es zu einer Fehlausrichtung oder übermäßigem Druck kommt.

● Zu dünn: Ein dünnes Pad bietet möglicherweise keine ausreichende Abdeckung, was zu einer schlechten Wärmeübertragung und möglicher Überhitzung führt.

● Zu dick: Eine dicke Unterlage kann die ordnungsgemäße Montage des Kühlkörpers verhindern, was zu Druckproblemen oder einer Fehlausrichtung führen kann.

Empfohlene Dicke:

Komponententyp	Empfohlene Dicke	Anwendung
CPUs und GPUs	1,5 mm bis 2 mm	Desktop-PCs, Laptops, Spielekonsolen
Leistungsmodule	3mm bis 5mm	Hochleistungsindustriemaschinen, Automobilindustrie

Wärmeleitfähigkeitsbewertung und wie sie sich auf die Leistung auswirkt

Die Wärmeleitfähigkeit misst, wie effizient ein Material Wärme überträgt. Je höher die Leitfähigkeit, desto effektiver kann Wärme vom Bauteil zum Kühlsystem transportiert werden.

● Höhere Leitfähigkeit: Ideal für Hochleistungskomponenten wie Gaming-PCs und Industriemaschinen, bei denen eine schnelle und effiziente Wärmeableitung entscheidend ist.

● Geringere Leitfähigkeit: Ausreichend für Komponenten mit geringerem Stromverbrauch, wie z. B. Heimelektronik und Router.

Silikon-Wärmeleitpads liegen typischerweise im Bereich von 1 W/(m·K) bis 8 W/(m·K). Wählen Sie für Hochleistungsanwendungen Pads mit höherer Wärmeleitfähigkeit (z. B. 5–8 W/(m·K)), um eine effiziente Kühlung zu gewährleisten.

Überlegungen zur Auswahl basierend auf Komponentengröße, Stromverbrauch und Temperaturbereich

Berücksichtigen Sie bei der Auswahl eines Silikon-Wärmeleitpads die folgenden Faktoren, um eine optimale Leistung zu gewährleisten:

● Komponentengröße: Messen Sie die Oberfläche der Komponente, um sicherzustellen, dass das Wärmeleitpad sie vollständig abdeckt, ohne Lücken zu hinterlassen.

● Stromverbrauch: Hochleistungskomponenten wie CPUs, GPUs und Leistungsmodule erzeugen mehr Wärme und erfordern Pads mit höherer Leitfähigkeit.

● Temperaturbereich: Stellen Sie sicher, dass das Wärmeleitpad der Betriebstemperatur des Geräts standhält. Die Wärmeleitpads von Suzhou Volsun sind für den Betrieb zwischen -40 °C und 200 °C ausgelegt und eignen sich daher für eine Vielzahl von Anwendungen, einschließlich Automobil- und Industriemaschinen.

Schritt-für-Schritt-Anleitung: Anbringen eines Silikon-Wärmeleitpads

Oberflächenvorbereitung: Maximalen Kontakt sicherstellen

Vor dem Anbringen eines Silikon-Wärmeleitpads ist es wichtig, sowohl die Komponente als auch den Kühlkörper vorzubereiten, um eine optimale Wärmeleitfähigkeit zu gewährleisten. Staub, altes Thermomaterial oder Öl können die Fähigkeit des Pads zur effektiven Wärmeübertragung beeinträchtigen.

● Reinigen Sie die Komponente: Verwenden Sie Isopropylalkohol (mindestens 70 %) und ein fusselfreies Tuch, um die Komponente gründlich zu reinigen. Dazu gehören die CPU, die GPU oder alle anderen Teile, die Wärme erzeugen.

● Reinigen Sie den Kühlkörper: Wischen Sie die Oberfläche des Kühlkörpers oder der Kühlfläche mit derselben Alkohollösung und demselben Tuch ab. Stellen Sie sicher, dass beide Oberflächen trocken und frei von Verunreinigungen sind, bevor Sie fortfahren.

Durch die richtige Reinigung wird sichergestellt, dass das Silikonpad fest haftet und die Wärmeableitung maximiert wird.

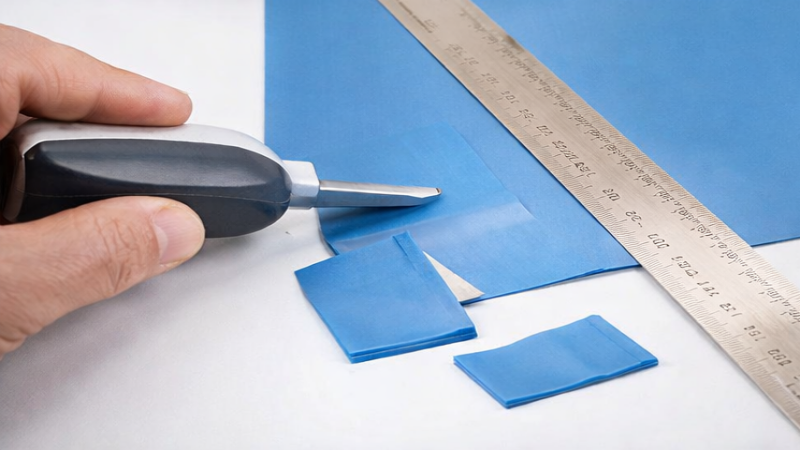

Messen und Schneiden des Silikonpads

Sobald die Oberflächen sauber sind, müssen Sie die benötigte Fläche ausmessen und das Wärmeleitpad passend zuschneiden. Für eine effektive Wärmeübertragung ist die richtige Dimensionierung von entscheidender Bedeutung.

1. Messen Sie die Oberfläche: Verwenden Sie ein Lineal oder einen Messschieber, um den Abstand zwischen der Komponente und dem Kühlkörper zu messen. Das Wärmeleitpad sollte die gesamte Oberfläche bedecken, ohne sich zu überlappen oder freiliegende Bereiche zu hinterlassen.

2. Schneiden Sie das Pad auf die gewünschte Größe zu: Wenn das Pad nicht vorgeschnitten ist, schneiden Sie das Silikon-Thermopad mit einer Schere oder einem Universalmesser auf die erforderlichen Abmessungen zu. Stellen Sie sicher, dass die Kanten glatt sind, um Luftspalte während der Installation zu vermeiden.

Ein richtig dimensioniertes Wärmeleitpad sorgt für maximalen Kontakt, der für eine effektive Wärmeableitung unerlässlich ist.

Positionierung und Installation des Wärmeleitpads

Nachdem Sie das Silikonpad auf die richtige Größe zugeschnitten haben, ist es an der Zeit, es richtig auf dem Bauteil zu positionieren.

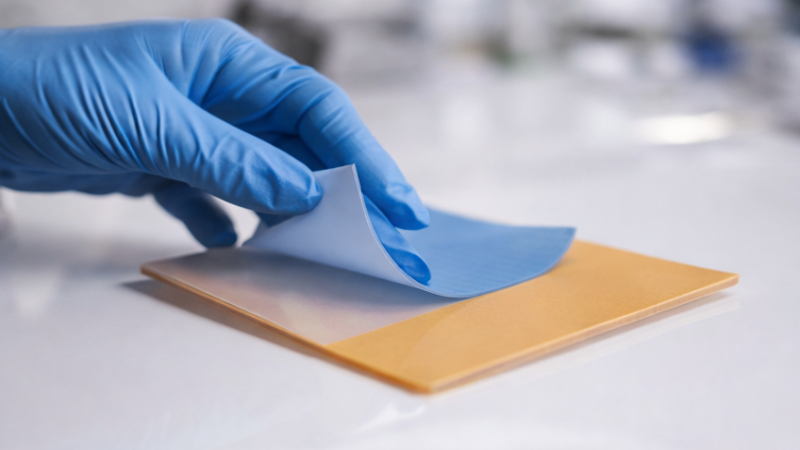

1. Schutzfolien entfernen: Die meisten Wärmeleitpads sind auf beiden Seiten mit Schutzfolien versehen. Entfernen Sie zunächst eine Schicht der Schutzfolie.

2. Platzieren Sie das Pad: Richten Sie die freiliegende Seite des Pads an der Komponente aus und stellen Sie sicher, dass es die gesamte wärmeerzeugende Oberfläche bedeckt. Drücken Sie leicht darauf, um eventuelle Luftblasen zu entfernen und einen gleichmäßigen Kontakt sicherzustellen.

3. Entfernen Sie die zweite Folie: Sobald das Pad angebracht ist, entfernen Sie vorsichtig die zweite Schutzschicht von der Oberseite des Pads.

Das Ziel besteht darin, sicherzustellen, dass das Pad vollständig mit dem Bauteil in Kontakt steht und keine Luftspalte verbleiben.

Sichern des Kühlkörpers oder der Komponente

Sobald das Wärmeleitpad richtig platziert ist, ist es wichtig, den Kühlkörper oder die Kühlkomponente zu befestigen, um eine effektive Wärmeübertragung zu gewährleisten.

● Positionieren Sie den Kühlkörper: Richten Sie den Kühlkörper sorgfältig am Wärmeleitpad aus. Es sollte gleichmäßig auf dem Polster aufliegen, um den Kontakt zu maximieren und eine Fehlausrichtung zu vermeiden.

● Üben Sie gleichmäßigen Druck aus: Befestigen Sie den Kühlkörper durch sanften, gleichmäßigen Druck. Ziehen Sie die Schrauben oder Clips vorsichtig an und stellen Sie sicher, dass der Kühlkörper fest sitzt, aber nicht zu fest angezogen ist, da dies die Komponente oder das Wärmeleitpad beschädigen kann.

Vergleich von Silikon-Wärmeleitpads mit Wärmeleitpaste: Welches sollten Sie wählen?

Vor- und Nachteile von Silikon-Wärmeleitpads im Vergleich zu Wärmeleitpaste

Die Wahl zwischen Silikon-Wärmeleitpads und Wärmeleitpaste hängt von Ihren Anwendungsanforderungen ab. Hier ist ein Vergleich der beiden:

Besonderheit	Silikon -Wärmepads	Wärmepaste
Einfache der Anwendung	Einfach anzuwenden, kein Spezialwerkzeug erforderlich	Erfordert Präzision und sorgfältiges Verteilen
Sauber	Keine Unordnung, einfache Handhabung	Kann chaotisch sein, muss gereinigt werden
Wärmeleitfähigkeit	Geringere Leitfähigkeit (1–8 W/(m·K))	Höhere Leitfähigkeit (4–12 W/(m·K))
Anwendungseignung	Ideal für allgemeine Elektronikgeräte und Geräte mit geringer bis mittlerer Leistung	Am besten für Hochleistungs-CPUs, GPUs und Gaming-Systeme geeignet
Installationszeit	Schnell und einfach	Zeitaufwändig, erfordert Präzision
Oberflächenkompatibilität	Gut für ebene Flächen und mittlere Lücken	Hervorragend geeignet für unebene Oberflächen, füllt kleine Lücken

Wann sollte man Wärmeleitpaste anstelle von Wärmeleitpads verwenden?

Wärmeleitpaste ist in der Regel die bessere Option, wenn maximale Wärmeleistung erforderlich ist. Es ist besonders nützlich in den folgenden Szenarien:

● Hochleistungs-CPUs und GPUs: Diese Komponenten erzeugen erhebliche Wärme und benötigen für eine optimale Kühlung eine hervorragende Wärmeleitfähigkeit.

● Gaming-PCs und Workstations: Bei Systemen unter hoher Belastung sorgt Wärmeleitpaste für eine bessere Wärmeableitung und hilft so, Überhitzung zu verhindern.

● Dicht gepackte Komponenten: Wenn Komponenten eng beieinander gepackt sind und kleine Lücken aufweisen, kann Wärmeleitpaste diese Räume effektiv ausfüllen und eine optimale Kühlung gewährleisten.

Vorteile der Verwendung von Silikonpads für Anfänger und allgemeine Anwendungen

Für allgemeine Anwendungen und Einsteiger bieten Silikon-Wärmeleitpads mehrere entscheidende Vorteile:

● Einfache Installation: Silikonpads sind einfach zu installieren und erfordern keine Spezialwerkzeuge oder Fachkenntnisse, was sie ideal für Erstbauer oder schnelle Installationen macht.

● Schmutzfrei: Da Silikonpads trocken und vorgeformt sind, lassen sie sich viel einfacher handhaben und auftragen, ohne dass Schmutz entsteht.

● Ausreichend für Anwendungen mit niedrigem bis mittlerem Stromverbrauch: Für alltägliche Komponenten wie CPUs oder Leistungsmodule mit geringem Stromverbrauch sorgen Silikon-Wärmeleitpads für eine ausreichende Wärmeableitung, ohne dass leistungsstarke Wärmeleitpaste erforderlich ist.

Wartung und Austausch Ihres Silikon-Wärmeleitpads

Anzeichen dafür, dass das Wärmeleitpad ausgetauscht werden muss

Wärmeleitpads aus Silikon sind für eine lang anhaltende Leistung konzipiert, können jedoch mit der Zeit nachlassen oder an Wirksamkeit verlieren. Es ist wichtig, Ihr Wärmeleitpad zu überwachen und es bei Bedarf auszutauschen, um eine effiziente Wärmeübertragung sicherzustellen.

Zu den häufigsten Anzeichen dafür, dass Ihr Silikon-Wärmeleitpad ausgetauscht werden muss, gehören:

● Verringerte Kühleffizienz: Wenn Ihre Komponenten überhitzen oder mit höheren Temperaturen als üblich laufen, ist möglicherweise das Wärmeleitpad abgenutzt, was zu einer schlechten Wärmeübertragung führt.

● Sichtbare Risse oder Beschädigungen: Wenn das Pad physische Risse oder Risse aufweist oder seine Elastizität verloren hat, ist es nicht mehr wirksam.

● Komprimierung oder Abflachung: Im Laufe der Zeit können Wärmeleitpads komprimiert werden und an Dicke verlieren, was zu einer verminderten Leistung führt. Wenn das Polster deutlich abgeflacht erscheint, sollte es ersetzt werden.

● Alterung oder Aushärtung: Wenn das Pad ausgehärtet ist oder Anzeichen von Sprödigkeit aufweist, kann es sich nicht mehr richtig an die Oberfläche des Bauteils anpassen, was die Wärmeableitung beeinträchtigt.

So erhalten Sie die Wirksamkeit von Silikon-Wärmeleitpads über einen längeren Zeitraum

Um sicherzustellen, dass Ihr Silikon-Wärmeleitpad weiterhin gut funktioniert, beachten Sie die folgenden Wartungstipps:

● Komponententemperaturen überwachen: Überprüfen Sie regelmäßig die Temperatur Ihrer Komponenten mithilfe von Softwaretools. Wenn Sie einen Temperaturanstieg bemerken, kann dies darauf hindeuten, dass das Wärmeleitpad nicht mehr wirksam ist.

● Reinigen Sie die Oberflächen regelmäßig: Staub, Schmutz oder altes Wärmeleitmaterial können die Wirksamkeit des Wärmeleitpads beeinträchtigen. Reinigen Sie die Komponente und den Kühlkörper regelmäßig, um einen guten Kontakt zwischen den Oberflächen aufrechtzuerhalten.

● Stellen Sie sicher, dass die Installation korrekt ist: Stellen Sie beim Installieren oder erneuten Installieren des Wärmeleitpads sicher, dass es mit gleichmäßigem Druck richtig positioniert ist. Fehlausrichtung oder ungleichmäßiger Kontakt können zu einer ineffektiven Wärmeübertragung führen.

Eine ordnungsgemäße Wartung trägt dazu bei, die Lebensdauer des Wärmeleitpads zu verlängern, sorgt für eine optimale Wärmeableitung und beugt potenziellen Überhitzungsproblemen vor.

Wie oft sollten Sie ein Wärmeleitpad austauschen und worauf Sie bei der Inspektion achten sollten

Die Lebensdauer eines Silikon-Wärmeleitpads kann je nach Nutzung und Umgebungsbedingungen variieren. Generell wird jedoch empfohlen, das Wärmeleitpad alle 1 bis 2 Jahre auszutauschen. Regelmäßige Inspektionen helfen dabei, festzustellen, wann ein Austausch erforderlich ist.

Achten Sie bei der Inspektion Ihres Wärmeleitpads auf Folgendes:

● Physischer Zustand: Auf Risse, Risse oder Abflachungen prüfen. Jeder sichtbare Schaden bedeutet, dass das Pad ausgetauscht werden sollte.

● Komprimierung: Wenn das Polster stark komprimiert ist und die Lücke nicht mehr effektiv ausfüllt, ist es Zeit für einen Austausch.

● Wirksamkeit: Überwachen Sie die Komponententemperaturen über einen längeren Zeitraum. Ein Temperaturanstieg trotz ausreichender Kühlung ist oft ein Zeichen dafür, dass das Wärmeleitpad nicht mehr seine optimale Leistung erbringt.

Abschluss

Silikon-Wärmeleitpads sind einfach anzubringen und bieten eine effektive Wärmeableitung. Sie tragen dazu bei, die optimale Temperatur in elektronischen Geräten aufrechtzuerhalten, Überhitzung zu verhindern und die Leistung zu verbessern. Suzhou Volsun Electronics Technology Co., Ltd. bietet hochwertige Silikon-Wärmeleitpads und bietet zuverlässige Lösungen für verschiedene Anwendungen. Ihre Produkte sorgen für eine gleichmäßige Kühlung und tragen so dazu bei, die Lebensdauer elektronischer Komponenten zu verlängern.

FAQ

F: Was ist ein Silikon-Wärmeleitpad und wie wird es in industriellen Anwendungen verwendet?

A: Ein Silikon-Wärmeleitpad ist ein Wärmeübertragungsmaterial, das zur Wärmeableitung zwischen elektronischen Komponenten und Kühlkörpern verwendet wird und so ein optimales Temperaturmanagement in industriellen Anwendungen gewährleistet.

F: Wie wähle ich das richtige Silikon-Wärmeleitpad für meine Anwendung aus?

A: Wählen Sie ein Silikon-Wärmeleitpad basierend auf Faktoren wie Dicke, Wärmeleitfähigkeit und dem Temperaturbereich der Komponente aus. Hochleistungsgeräte erfordern möglicherweise Pads mit höheren Leitfähigkeitswerten.

F: Welche Wartungsanforderungen gelten für Silikon-Wärmeleitpads?

A: Wärmeleitpads aus Silikon müssen regelmäßig auf Abnutzung oder Kompression überprüft werden. Ersetzen Sie sie alle 1–2 Jahre oder wenn die Wärmeübertragungseffizienz nachlässt, um eine zuverlässige Leistung zu gewährleisten.

F: Sind Silikon-Wärmeleitpads für den Langzeitgebrauch kostengünstig?

A: Ja, Silikon-Wärmeleitpads sind langlebig und kostengünstig und bieten eine längere Lebensdauer als einige Wärmeleitpasten. Sie sind einfach zu installieren und zu warten und eignen sich daher ideal für den langfristigen Einsatz in industriellen Umgebungen.
