Schutz von Pumpenmotoren vor Lagerschäden mit Wellenerdungsringen

Erfahren Sie, wie Wellenerdungsringe Pumpenmotoren vor elektrischen Schäden schützen, Ausfallzeiten reduzieren und die Lebensdauer der Geräte in VFD-betriebenen Systemen verlängern.

1. Branchenhintergrund: Der Aufstieg VFD-angetriebener Pumpensysteme

Moderne Pumpensysteme werden häufig in Branchen wie der Wasseraufbereitung, der Öl- und Gasindustrie sowie der verarbeitenden Industrie eingesetzt.

Um die Effizienz zu verbessern, sind viele Pumpen heute auf Frequenzumrichter (VFD) angewiesen . Während VFDs den Energieverbrauch senken, bringen sie auch neue elektrische Herausforderungen mit sich.

Eines der am häufigsten übersehenen Probleme ist die Wellenspannung und der Lagerstrom.

2. Warum Pumpenmotoren gefährdet sind

VFD-angetriebene Motoren erzeugen hochfrequente Spannungskomponenten, die durch kapazitive Kopplung Wellenströme erzeugen.

Bei kontinuierlich laufenden Pumpensystemen führt dies zu:

• Wiederholte elektrische Entladung im Inneren der Lager

• Allmähliche Oberflächenschäden

• Ausfall der Schmierung

• Unerwartete Abschaltungen

Da Pumpen häufig rund um die Uhr in Betrieb sind , häufen sich selbst kleinere Schäden schnell an.

3. Die wahren Kosten: Ausfallzeiten und Wartung

Bei Pumpenanwendungen gehen die Auswirkungen eines Lagerausfalls über die Reparaturkosten hinaus:

• Produktionsunterbrechungen

• Systemdruckverlust

• Erhöhte Arbeits- und Wartungshäufigkeit

In kritischen Umgebungen wie der Wasserversorgung oder der industriellen Verarbeitung können Ausfallzeiten zu erheblichen Betriebsverlusten führen.

4. Einschränkungen konventioneller Lösungen

Herkömmliche Ansätze wie Erdungsbürsten oder beschichtete Komponenten haben in Pumpenumgebungen häufig Probleme:

• Verschleiß und Instabilität im Laufe der Zeit

• Reduzierte Wirksamkeit bei Öl oder Nässe

• Höherer Wartungsaufwand

Diese Einschränkungen machen sie für einen langfristigen Dauerbetrieb ungeeignet.

5. Volsun-Lösung: Zuverlässiger elektrischer Schutz

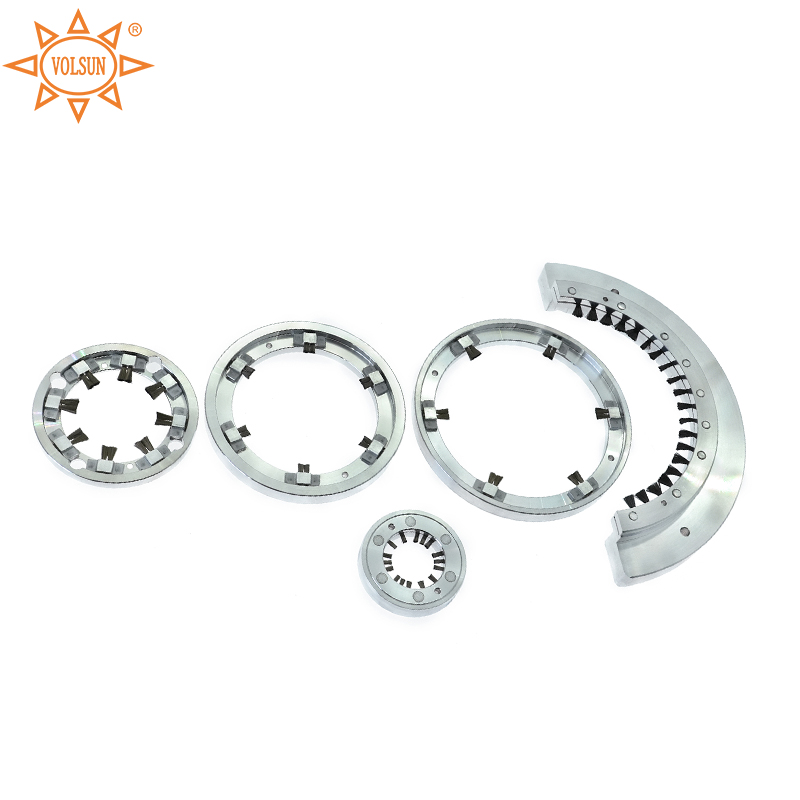

Der Wellenerdungsring bietet eine stabilere und langlebigere Lösung.

In der Nähe des Motorlagers installiert, schafft es einen kontrollierten Weg für die elektrische Entladung und verhindert so, dass Strom durch das Lager fließt.

Zu seinen Hauptmerkmalen gehören:

• Niedriger und stabiler Widerstand (≤10 Ω dynamisch)

• Starker Faserkontakt mit der Welle

• Lange Lebensdauer bei minimalem Leistungsabfall

6. Zusätzlicher Vorteil: Reduzierter Energieverlust

Ein oft übersehener Vorteil ist das geringe Schleppmoment.

Die optimierte Struktur von Volsun minimiert die Reibung zwischen Faser und Welle und reduziert so die zusätzliche Belastung des Motors.

Dies trägt dazu bei:

• Verbesserte Energieeffizienz

• Reduzierte Betriebsverluste

7. Anwendungsergebnisse: Stabilerer Pumpenbetrieb

Nach der Installation des Wellenerdungsrings arbeitet der Pumpenmotor mit deutlich verbesserter Stabilität. Schäden durch elektrische Entladung im Inneren der Lager werden effektiv beseitigt, was den Verschleiß direkt reduziert und die Lebensdauer der Lager verlängert.

In Umgebungen mit Dauerbetrieb wie Wasseraufbereitungsanlagen und industriellen Zirkulationssystemen wird diese Verbesserung noch deutlicher. Wartungsintervalle werden verlängert, ungeplante Stillstände minimiert und die Gesamtverfügbarkeit des Systems erhöht.

Für die Betreiber bedeutet dies geringere Wartungskosten, einen geringeren Ersatzteilverbrauch und eine vorhersehbarere Systemleistung. Im Laufe der Zeit erweist sich der Wellenerdungsring als kostengünstige Lösung zur Gewährleistung der langfristigen Zuverlässigkeit in Pumpenanwendungen mit VFD-Antrieb.

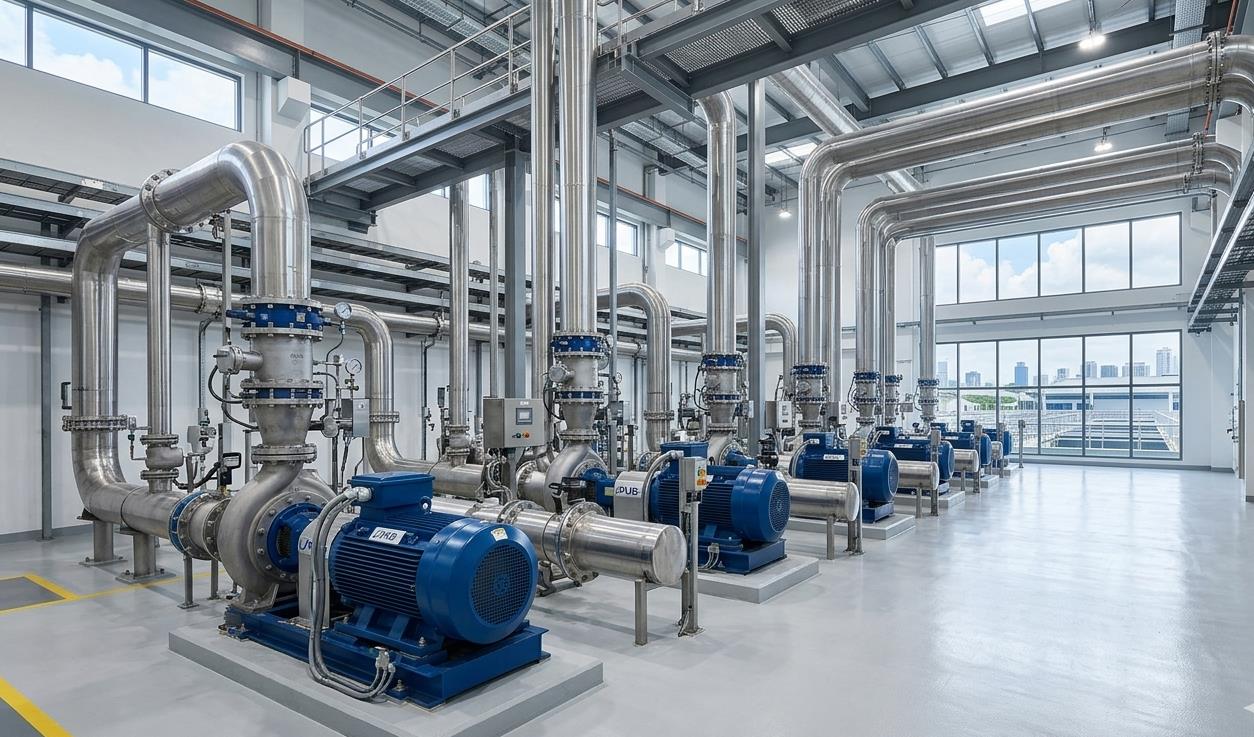

8. Geeignete Pumpenanwendungen

Diese Lösung ist umfassend anwendbar auf:

• Wasseraufbereitungssysteme

• Industrielle Umwälzpumpen

• Öl- und Gastransfersysteme

• HVAC-Pumpsysteme

Da Pumpensysteme immer stärker von der VFD-Technologie abhängig werden, wird elektrischer Schutz immer wichtiger.

Eine zuverlässige Wellenerdungslösung schützt nicht nur die Lager, sondern gewährleistet auch langfristig einen stabilen und effizienten Systembetrieb.

FAQs:

1. Warum kommt es bei Pumpenmotoren häufig zu Lagerschäden?

Viele Pumpensysteme verwenden VFDs zur Geschwindigkeitsregelung. Diese Antriebe erzeugen Hochfrequenzspannungen, die Wellenströme erzeugen können, die durch Lager fließen und elektrische Schäden verursachen können.

2. Was sind die Anzeichen für elektrische Schäden an Pumpenlagern?

Häufige Anzeichen sind ungewöhnliche Geräusche, erhöhte Vibrationen, verringerte Effizienz und vorzeitiger Lagerausfall. Diese Probleme treten oft schleichend auf, verschlimmern sich aber mit der Zeit.

3. Warum sind VFD-angetriebene Pumpen anfälliger?

VFDs führen Schaltfrequenzen ein, die eine kapazitive Kopplung im Motor erzeugen. Dadurch sind Wellenspannung und -strom im Vergleich zu herkömmlichen Stromversorgungssystemen wahrscheinlicher.

4. Welche Auswirkungen hat ein Lagerausfall in Pumpensystemen?

Bei Pumpenanwendungen kann ein Lagerausfall zu Systemabschaltungen, Unterbrechungen des Flüssigkeitsflusses und erhöhten Wartungskosten führen, insbesondere in Umgebungen mit kontinuierlichem Betrieb.

5. Reichen herkömmliche Erdungsmethoden für Pumpen aus?

Herkömmliche Lösungen wie Bürsten oder Beschichtungen können sich abnutzen oder an Wirksamkeit verlieren, insbesondere in nassen oder ölhaltigen Umgebungen. Dies macht sie für den Langzeitgebrauch weniger zuverlässig.

6. Wie schützt ein Wellenerdungsring Pumpenmotoren?

Es bietet einen kontrollierten, widerstandsarmen Pfad für den Wellenstrom, sodass dieser sicher zur Erde fließen kann, anstatt durch das Lager zu fließen.

7. Warum ist der Wellenerdungsring von Volsun für Pumpensysteme geeignet?

Volsun verwendet metallisierte Carbonfasern, die einen stabilen Kontakt mit der Welle aufrechterhalten und so eine gleichbleibende Leistung auch im Dauerbetrieb gewährleisten.

8. Erhöht der Wellenerdungsring den Energieverbrauch?

Nein. Das Produkt ist auf ein niedriges Schleppmoment ausgelegt, was bedeutet, dass es nur minimale Auswirkungen auf die Motoreffizienz hat und sogar dazu beitragen kann, unnötige Energieverluste zu reduzieren.

9. Wie oft muss der Wellenerdungsring gewartet werden?

Unter normalen Bedingungen ist es so konzipiert, dass es während der gesamten Lebensdauer des Motors wartungsfrei ist, wodurch die Notwendigkeit häufiger Inspektionen oder Austausche verringert wird.

10. Welche Pumpentypen können von dieser Lösung profitieren?

Diese Lösung eignet sich für eine Vielzahl von Pumpensystemen, darunter Wasseraufbereitung, industrielle Verarbeitung, HVAC-Zirkulation sowie Öl- und Gasanwendungen.
