MS-VLU
VOLSUN

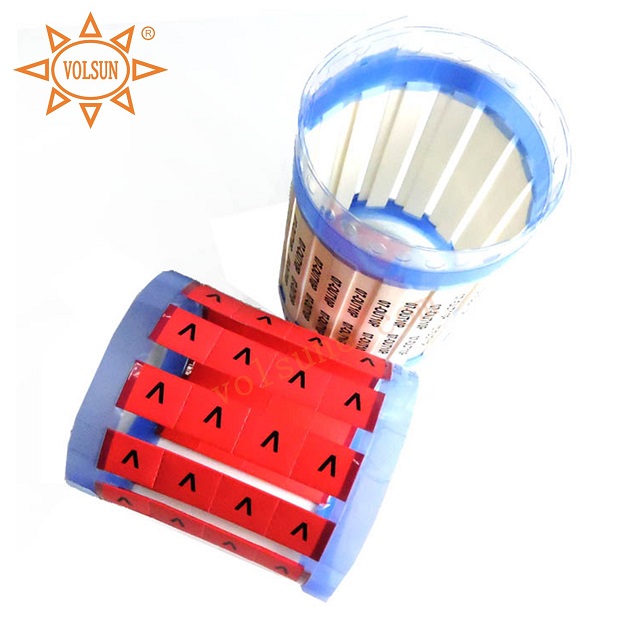

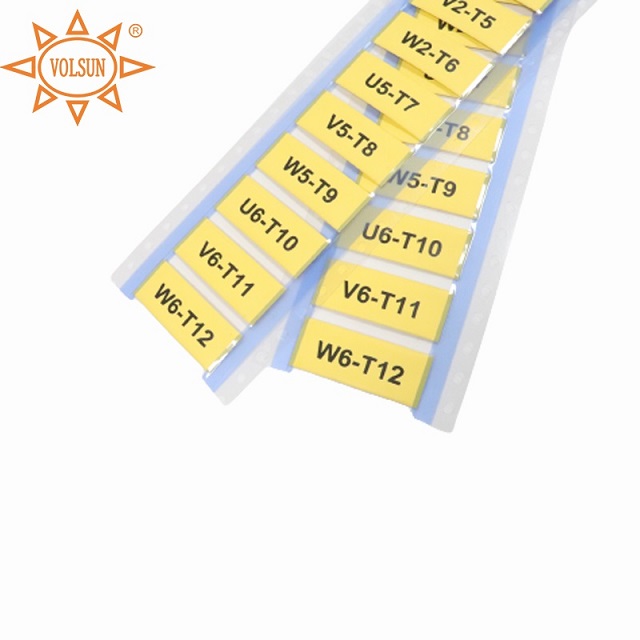

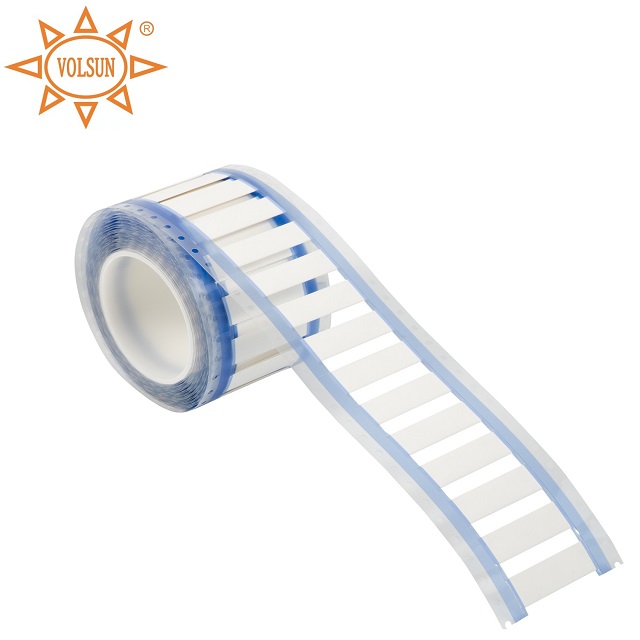

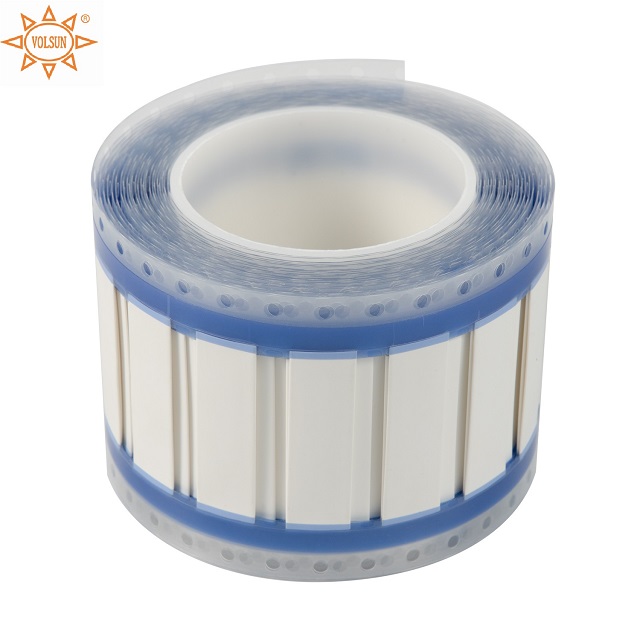

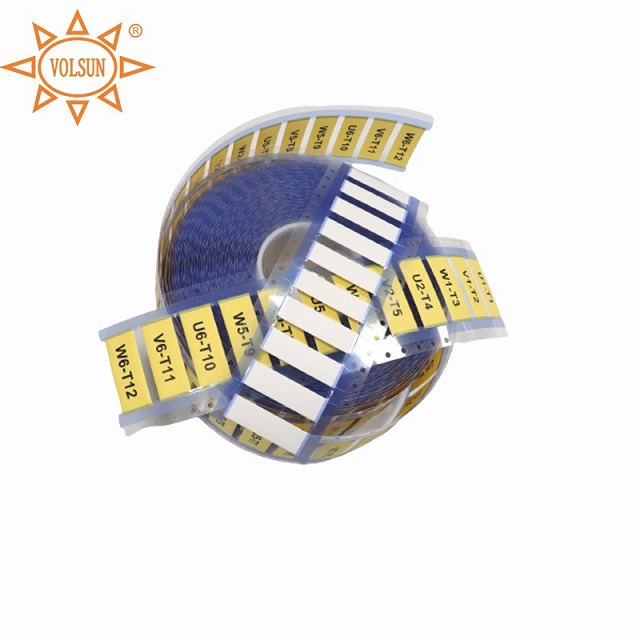

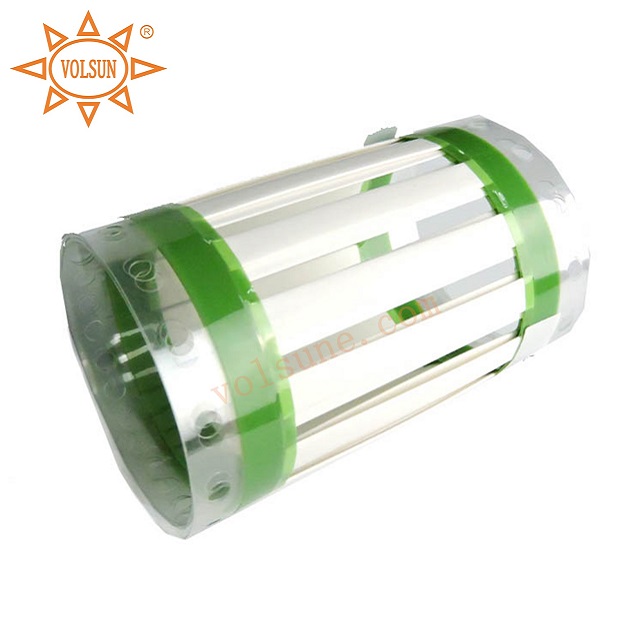

Die Schrumpfschläuche von Volsun zur Kabelkennzeichnung sind für die besonderen Anforderungen der Kabelkennzeichnung im Schienenverkehr wie Hochgeschwindigkeitszüge, U-Bahnen und EMU konzipiert und bestehen aus vernetztem, umweltfreundlichem Polyolefin-Schrumpfmaterial. Erfüllen Sie die Anforderungen von ASTM D 2671B, erfüllen Sie die deutsche Norm DIN 5510 und die britische Norm BS 6853. Es gibt zwei Arten von Passungstypen und kontinuierlichen Typen sowie zwei Schrumpfungsverhältnisse von 2:1 und 3:1, aus denen Benutzer wählen können. Der Produktdruck weist eine hervorragende Abriebfestigkeit und Verschleißfestigkeit auf, und selbst wenn er vor und nach dem Wärmeschrumpfen der Erosion von Reinigungsmitteln oder Militärtreibstoff ausgesetzt ist, erfüllt die Farbcodeechtheit immer noch die Anforderungen des US-Militärstandards SAE-AS 81531 und MIL- STD-202F/215J zur Aufrechterhaltung des dauerhaften Identifikationseffekts.
Die Schrumpfschläuche von Volsun zur Kabelkennzeichnung sind für die besonderen Anforderungen der Kabelkennzeichnung im Schienenverkehr wie Hochgeschwindigkeitszüge, U-Bahnen und EMU konzipiert und bestehen aus vernetztem, umweltfreundlichem Polyolefin-Schrumpfmaterial. Erfüllen Sie die Anforderungen von ASTM D 2671B, erfüllen Sie die deutsche Norm DIN 5510 und die britische Norm BS 6853. Es gibt zwei Arten von Passungstypen und kontinuierlichen Typen sowie zwei Schrumpfungsverhältnisse von 2:1 und 3:1, aus denen Benutzer wählen können. Der Produktdruck weist eine hervorragende Abriebfestigkeit und Verschleißfestigkeit auf, und selbst wenn er vor und nach dem Wärmeschrumpfen der Erosion von Reinigungsmitteln oder Militärtreibstoff ausgesetzt ist, erfüllt die Farbcodeechtheit immer noch die Anforderungen des US-Militärstandards SAE-AS 81531 und MIL- STD-202F/215J zur Aufrechterhaltung des dauerhaften Identifikationseffekts.
Halogenfreie Materialien, geeignet für Elektronik-/Stromleitungen, Kommunikation, Bauwesen und andere Branchen
Standardtemperaturbereich, Nenntemperatur 125℃
Schwer entflammbar: VW-1
RoHS-konform
Hohe Zuverlässigkeit, dauerhafte Identifizierung, thermische Empfindlichkeit, schnelle Schrumpfung
Computerdruckbar, beliebige Zeichen und Logos sind einfach zu gestalten
Halogenfreie Materialien, geeignet für Elektronik-/Stromleitungen, Kommunikation, Bauwesen und andere Branchen
Standardtemperaturbereich, Nenntemperatur 125℃
Schwer entflammbar: VW-1
RoHS-konform
Hohe Zuverlässigkeit, dauerhafte Identifizierung, thermische Empfindlichkeit, schnelle Schrumpfung
Computerdruckbar, beliebige Zeichen und Logos sind einfach zu gestalten
Spezifikationen | Typische Daten | Prüfstandard | ||
Artikel | Einheit | Status | ||
Zugfestigkeit | Mpa | Vor dem Altern | ≥10,3 | ISO 37 158℃, 168h |
Nach gealtert | ≥6,9 | |||
Verlängerung in der Pause | % | Vor dem Altern | ≥200 | |
Nach gealtert | ≥100 | |||
Thermoschock | - | Vor dem Altern | Keine Risse, kein klebriger Fluss, kein Tropfen | Bindfaden spezifizierter Wellendurchmesser, 225℃,4h |
Spannung standhalten | V | Vor dem Altern | 2500 V, kein Ausfall in 60 Sekunden | UL 224 |
Durchschlagskraft | NV/m | Vor dem Altern | ≥19,7 | IEC 60243 158℃,168h |
Nach gealtert | ≥15,8 | |||
Volumenwiderstand | Ω.cm | Vor dem Altern | ≥1014 | IEC 60093 |
Wasseraufnahme | % | Vor dem Altern | ≤1,0 | ASTM D 570 |
Blanke Kupferkorrosion | - | Vor dem Altern | Keine Korrosion | 23℃,RH 95±5%,24h 175℃,16h |
Geringe Biegeflexibilität | - | Vor dem Altern | Keine Risse | Garn spezifizierter Wellendurchmesser, -55℃,1h |
Flammhemmend | - | Vor dem Altern | S3 | DIN 5510-2 |
Rauchdiffusionsgrad | - | Vor dem Altern | SR2 | DIN 5510-2 |
Tropfqualität | - | Vor dem Altern | ST2 | DIN 5510-2 |
Farbcode kratzfest | - | Vor dem Altern | 20 Mal Radiergummi, klar erkennbar | SAE-AS81531 |
Der Farbcode ist lösungsmittelbeständig | - | Vor dem Altern | 10 Mal 1 Minute einweichen, 3 Mal wiederholen, deutlich erkennbar | MLT-STD-202 |
Spezifikationen | Typische Daten | Prüfstandard | ||
Artikel | Einheit | Status | ||
Zugfestigkeit | Mpa | Vor dem Altern | ≥10,3 | ISO 37 158℃, 168h |
Nach gealtert | ≥6,9 | |||
Verlängerung in der Pause | % | Vor dem Altern | ≥200 | |
Nach gealtert | ≥100 | |||
Thermoschock | - | Vor dem Altern | Keine Risse, kein klebriger Fluss, kein Tropfen | Bindfaden spezifizierter Wellendurchmesser, 225℃,4h |
Spannung standhalten | V | Vor dem Altern | 2500 V, kein Ausfall in 60 Sekunden | UL 224 |
Durchschlagskraft | NV/m | Vor dem Altern | ≥19,7 | IEC 60243 158℃,168h |
Nach gealtert | ≥15,8 | |||
Volumenwiderstand | Ω.cm | Vor dem Altern | ≥1014 | IEC 60093 |
Wasseraufnahme | % | Vor dem Altern | ≤1,0 | ASTM D 570 |
Blanke Kupferkorrosion | - | Vor dem Altern | Keine Korrosion | 23℃,RH 95±5%,24h 175℃,16h |
Geringe Biegeflexibilität | - | Vor dem Altern | Keine Risse | Garn spezifizierter Wellendurchmesser, -55℃,1h |
Flammhemmend | - | Vor dem Altern | S3 | DIN 5510-2 |
Rauchdiffusionsgrad | - | Vor dem Altern | SR2 | DIN 5510-2 |
Tropfqualität | - | Vor dem Altern | ST2 | DIN 5510-2 |
Farbcode kratzfest | - | Vor dem Altern | 20 Mal Radiergummi, klar erkennbar | SAE-AS81531 |
Der Farbcode ist lösungsmittelbeständig | - | Vor dem Altern | 10 Mal 1 Minute einweichen, 3 Mal wiederholen, deutlich erkennbar | MLT-STD-202 |
Code für Bestellung | Vor dem Schrumpfen(mm) | Nach der Schrumpfgröße(mm) | ||||||
ID1 | Abflachened Breite G | Doppelschicht Wandstärke H | ID2 | Wandstärke einlagig H | ||||
MS-VLU-2X-1,6- | 2,00 ± 0,20 | 3,7 ± 0,3 | 0,48 ± 0,10 | ≤0,79 | 0,45 ± 0,06 | |||
MS-VLU-2X-2,4- | 2,79 ± 0,20 | 5,0 ± 0,3 | 0,48 ± 0,10 | ≤1,18 | 0,49 ± 0,06 | |||
MS-VLU-2X-3,2- | 3,64 ± 0,23 | 6,3 ± 0,4 | 0,48 ± 0,10 | ≤1,59 | 0,51 ± 0,06 | |||
MS-VLU-2X-4,8- | 5,26 ± 0,25 | 8,9 ± 0,4 | 0,49 ± 0,10 | ≤2,36 | 0,54 ± 0,06 | |||
MS-VLU-2X-6,4- | 6,92 ± 0,28 | 11,5 ± 0,4 | 0,50 ± 0,10 | ≤3,18 | 0,56 ± 0,06 | |||
MS-VLU-2X-9,5- | 10,2 ± 0,32 | 16,7 ± 0,5 | 0,51 ± 0,11 | ≤4,75 | 0,59 ± 0,06 | |||
MS-VLU-2X-12,7- | 13,5 ± 0,36 | 21,8 ± 0,6 | 0,52 ± 0,11 | ≤6,35 | 0,60 ± 0,07 | |||
MS-VLU-2X-19- | 20,1 ± 0,40 | 32,2 ± 0,6 | 0,53 ± 0,11 | ≤9,53 | 0,62 ± 0,07 | |||
MS-VLU-2X-25- | 26,7 ± 0,45 | 42,5 ± 0,7 | 0,55 ± 0,12 | ≤12,7 | 0,63 ± 0,07 | |||
MS-VLU-2X-38- | 39,8 ± 0,51 | 63,2 ± 0,8 | 0,57 ± 0,12 | ≤19,1 | 0,64 ± 0,07 | |||
MS-VLU-2X-51- | 53,0 ± 0,56 | 83,9 ± 0,9 | 0,58 ± 0,13 | ≤25,4 | 0,64 ± 0,08 | |||
MS-VLU-2X-76- | 79,4 ± 0,56 | 125,3 ± 1,0 | 0,59 ± 0,13 | ≤38,1 | 0,64 ± 0,09 |
Code für Bestellung | Vor dem Schrumpfen(mm) | Nach der Schrumpfgröße(mm) | ||||||
ID1 | Abflachened Breite G | Doppelschicht Wandstärke H | ID2 | Wandstärke einlagig H | ||||
MS-VLU-3X-1,6- | 2,00 ± 0,20 | 3,7 ± 0,3 | 0,47 ± 0,10 | ≤0,53 | 0,52 ± 0,06 | |||
MS-VLU-3X-2,4- | 2,79 ± 0,20 | 5,0 ± 0,3 | 0,47 ± 0,10 | ≤0,79 | 0,57 ± 0,06 | |||
MS-VLU-3X-3,2- | 3,64 ± 0,23 | 6,3 ± 0,4 | 0,48 ± 0,10 | ≤1,06 | 0,61 ± 0,06 | |||
MS-VLU-3X-4,8- | 5,26 ± 0,25 | 8,9 ± 0,4 | 0,49 ± 0,10 | ≤1,59 | 0,67 ± 0,06 | |||
MS-VLU-3X-6,4- | 6,92 ± 0,28 | 11,5 ± 0,4 | 0,50 ± 0,10 | ≤2,36 | 0,71 ± 0,06 | |||
MS-VLU-3X-9,5- | 10,2 ± 0,32 | 16,7 ± 0,5 | 0,52 ± 0,11 | ≤3,18 | 0,77 ± 0,06 | |||
MS-VLU-3X-12,7- | 13,5 ± 0,36 | 21,8 ± 0,6 | 0,53 ± 0,11 | ≤4,75 | 0,80 ± 0,07 | |||
MS-VLU-3X-19- | 20,1 ± 0,40 | 32,2 ± 0,6 | 0,55 ± 0,11 | ≤6,35 | 0,84 ± 0,07 | |||
MS-VLU-3X-25- | 26,7 ± 0,45 | 42,5 ± 0,7 | 0,56 ± 0,12 | ≤8,47 | 0,86 ± 0,07 | |||
MS-VLU-3X-38- | 39,8 ± 0,51 | 63,2 ± 0,8 | 0,57 ± 0,12 | ≤12,9 | 0,89 ± 0,07 | |||
MS-VLU-3X-51- | 53,0 ± 0,56 | 83,9 ± 0,9 | 0,57 ± 0,13 | ≤17,2 | 0,90 ± 0,08 | |||
MS-VLU-3X-76- | 79,4 ± 0,56 | 125,3 ± 1,0 | 0,59 ± 0,13 | ≤25,8 | 0,92 ± 0,09 |
Code für Bestellung | Vor dem Schrumpfen(mm) | Nach der Schrumpfgröße(mm) | ||||||
ID1 | Abflachened Breite G | Doppelschicht Wandstärke H | ID2 | Wandstärke einlagig H | ||||
MS-VLU-2X-1,6- | 2,00 ± 0,20 | 3,7 ± 0,3 | 0,48 ± 0,10 | ≤0,79 | 0,45 ± 0,06 | |||
MS-VLU-2X-2,4- | 2,79 ± 0,20 | 5,0 ± 0,3 | 0,48 ± 0,10 | ≤1,18 | 0,49 ± 0,06 | |||
MS-VLU-2X-3,2- | 3,64 ± 0,23 | 6,3 ± 0,4 | 0,48 ± 0,10 | ≤1,59 | 0,51 ± 0,06 | |||
MS-VLU-2X-4,8- | 5,26 ± 0,25 | 8,9 ± 0,4 | 0,49 ± 0,10 | ≤2,36 | 0,54 ± 0,06 | |||
MS-VLU-2X-6,4- | 6,92 ± 0,28 | 11,5 ± 0,4 | 0,50 ± 0,10 | ≤3,18 | 0,56 ± 0,06 | |||
MS-VLU-2X-9,5- | 10,2 ± 0,32 | 16,7 ± 0,5 | 0,51 ± 0,11 | ≤4,75 | 0,59 ± 0,06 | |||
MS-VLU-2X-12,7- | 13,5 ± 0,36 | 21,8 ± 0,6 | 0,52 ± 0,11 | ≤6,35 | 0,60 ± 0,07 | |||
MS-VLU-2X-19- | 20,1 ± 0,40 | 32,2 ± 0,6 | 0,53 ± 0,11 | ≤9,53 | 0,62 ± 0,07 | |||
MS-VLU-2X-25- | 26,7 ± 0,45 | 42,5 ± 0,7 | 0,55 ± 0,12 | ≤12,7 | 0,63 ± 0,07 | |||
MS-VLU-2X-38- | 39,8 ± 0,51 | 63,2 ± 0,8 | 0,57 ± 0,12 | ≤19,1 | 0,64 ± 0,07 | |||
MS-VLU-2X-51- | 53,0 ± 0,56 | 83,9 ± 0,9 | 0,58 ± 0,13 | ≤25,4 | 0,64 ± 0,08 | |||
MS-VLU-2X-76- | 79,4 ± 0,56 | 125,3 ± 1,0 | 0,59 ± 0,13 | ≤38,1 | 0,64 ± 0,09 |
Code für Bestellung | Vor dem Schrumpfen(mm) | Nach der Schrumpfgröße(mm) | ||||||
ID1 | Abflachened Breite G | Doppelschicht Wandstärke H | ID2 | Wandstärke einlagig H | ||||
MS-VLU-3X-1,6- | 2,00 ± 0,20 | 3,7 ± 0,3 | 0,47 ± 0,10 | ≤0,53 | 0,52 ± 0,06 | |||
MS-VLU-3X-2,4- | 2,79 ± 0,20 | 5,0 ± 0,3 | 0,47 ± 0,10 | ≤0,79 | 0,57 ± 0,06 | |||
MS-VLU-3X-3,2- | 3,64 ± 0,23 | 6,3 ± 0,4 | 0,48 ± 0,10 | ≤1,06 | 0,61 ± 0,06 | |||
MS-VLU-3X-4,8- | 5,26 ± 0,25 | 8,9 ± 0,4 | 0,49 ± 0,10 | ≤1,59 | 0,67 ± 0,06 | |||
MS-VLU-3X-6,4- | 6,92 ± 0,28 | 11,5 ± 0,4 | 0,50 ± 0,10 | ≤2,36 | 0,71 ± 0,06 | |||
MS-VLU-3X-9,5- | 10,2 ± 0,32 | 16,7 ± 0,5 | 0,52 ± 0,11 | ≤3,18 | 0,77 ± 0,06 | |||
MS-VLU-3X-12,7- | 13,5 ± 0,36 | 21,8 ± 0,6 | 0,53 ± 0,11 | ≤4,75 | 0,80 ± 0,07 | |||
MS-VLU-3X-19- | 20,1 ± 0,40 | 32,2 ± 0,6 | 0,55 ± 0,11 | ≤6,35 | 0,84 ± 0,07 | |||
MS-VLU-3X-25- | 26,7 ± 0,45 | 42,5 ± 0,7 | 0,56 ± 0,12 | ≤8,47 | 0,86 ± 0,07 | |||
MS-VLU-3X-38- | 39,8 ± 0,51 | 63,2 ± 0,8 | 0,57 ± 0,12 | ≤12,9 | 0,89 ± 0,07 | |||
MS-VLU-3X-51- | 53,0 ± 0,56 | 83,9 ± 0,9 | 0,57 ± 0,13 | ≤17,2 | 0,90 ± 0,08 | |||
MS-VLU-3X-76- | 79,4 ± 0,56 | 125,3 ± 1,0 | 0,59 ± 0,13 | ≤25,8 | 0,92 ± 0,09 |
Artikel |
Größe | VLA(STK./ROLLE) | VLA(C) | ||||
210 Karton | 146 Karton | Einfach Verpackung 450 Papier Platte | Hardcover 203 Plastikteller | ||||
2X/3X | 2X | 3X | 2X | 3X | |||
1 | Φ1.6 | 2500 | 250 | 150 | 150 | 25 | 30 |
2 | Φ2.4 | 2500 | 250 | 150 | 150 | 25 | 30 |
3 | Φ3.2 | 2000 | 250 | 150 | 150 | 25 | 30 |
4 | Φ4.8 | 2000 | 250 | 150 | 150 | 25 | 30 |
5 | Φ6.4 | 1500 | 250 | 150 | 150 | 25 | 30 |
6 | Φ9.5 | 1000 | 250 | 150 | 150 | 25 | 30 |
7 | Φ12.7 | 500 | 250 | 150 | 150 | 25 | 30 |
8 | Φ19.0 | 500 | 250 | 150 | 150 | 25 | 30 |
9 | Φ25.0 | 500 | 250 | 100 | 100 | 25 | 30 |
10 | Φ38.0 | 250 | 250 | 100 | 100 | 25 | 30 |
11 | Φ51.0 | 250 | 250 | 100 | 100 | 25 | 30 |
12 | Φ76.0 | 250 | 250 | 100 | 100 | - | - |
Artikel |
Größe | VLA(STK./ROLLE) | VLA(C) | ||||
210 Karton | 146 Karton | Einfach Verpackung 450 Papier Platte | Hardcover 203 Plastikteller | ||||
2X/3X | 2X | 3X | 2X | 3X | |||
1 | Φ1.6 | 2500 | 250 | 150 | 150 | 25 | 30 |
2 | Φ2.4 | 2500 | 250 | 150 | 150 | 25 | 30 |
3 | Φ3.2 | 2000 | 250 | 150 | 150 | 25 | 30 |
4 | Φ4.8 | 2000 | 250 | 150 | 150 | 25 | 30 |
5 | Φ6.4 | 1500 | 250 | 150 | 150 | 25 | 30 |
6 | Φ9.5 | 1000 | 250 | 150 | 150 | 25 | 30 |
7 | Φ12.7 | 500 | 250 | 150 | 150 | 25 | 30 |
8 | Φ19.0 | 500 | 250 | 150 | 150 | 25 | 30 |
9 | Φ25.0 | 500 | 250 | 100 | 100 | 25 | 30 |
10 | Φ38.0 | 250 | 250 | 100 | 100 | 25 | 30 |
11 | Φ51.0 | 250 | 250 | 100 | 100 | 25 | 30 |
12 | Φ76.0 | 250 | 250 | 100 | 100 | - | - |
