VOLSUN

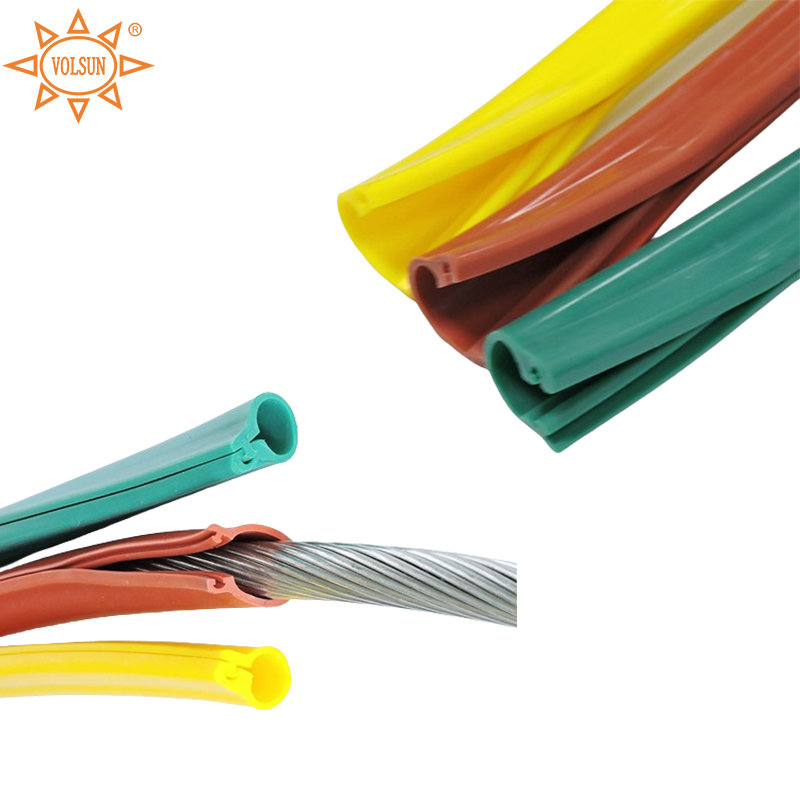

Die 110-kV-Silikonabdeckung für nackte Kabel stellt einen Durchbruch des Hochspannungskabelsschutzes dar, der zum Schutz bloßes Leiter in Getriebe- und Verteilungsnetzwerken vor Umweltstressoren und elektrischen Gefahren konstruiert wurde. Dieses leichte und dennoch robuste Silikongehäuse bietet überlegene Isolierung, Verfolgung von Resistenz und Wetterbarkeit, um eine zuverlässige Leistung bei anspruchsvollen Gebrauchsanwendungen zu gewährleisten. Es wurde für eine schnelle Installation auf Leitern bis zu 500 mm² konzipiert und bietet einen langfristigen Schutz vor UV-Strahlung, Abrieb und chemischer Exposition sowohl in Overhead- als auch in unterirdischen Installationen.
Die Abdeckung aus Silikonkautschuk mit hohem Purity-Gummi erreicht 10 kV/mm Dielektrik-Festigkeit , die die Industrieanforderungen für 110-kV-Anwendungen übertreffen. Sein Volumenwiderstand von 10¹² Ohm · CM sorgt für einen minimalen Leckstrom und die Integrität der Isolierung auch in Umgebungen mit hoher Luftfeuchtigkeit. Der inhärente Verfolgungswiderstand des Materials verhindert den Abbau von Oberflächen durch elektrische Entladungen und verlängert die Lebensdauer der Kabel.
Mit einer 65 -Land -Härte und einer Mindestverlängerung von 200% werden die Silikonabdeckung die Steifigkeit ausgewirkt, wobei die Flexibilität der Installation von Belastungen und thermischen Expansionszyklen standhält. Es widersetzt sich Ozon, Oxidation und UV -Abbau, wobei die physikalischen Eigenschaften nach längerer Exposition im Freien aufrechterhalten werden. Die 4 N/mm² -Zugfestigkeit von 4 N/mm² und die Rissfestigkeit von 10 n/m² sorgen für eine Resistenz gegen mechanische Schäden während des Handlings und des Betriebs.
In präzisionsbedingten Abmessungen für Leiter im Bereich von 12 mm und 35 mm Durchmesser erhältlich , bietet die Abdeckung eine festen Anpassung ohne Kompromisse bei der Installationseffizienz. Die 5 mm gleichmäßige Wandstärke sorgt für eine konsistente Isolationsleistung in allen Leitergrößen. Das leichte Design reduziert die Erschöpfung der Installation und beseitigt die Notwendigkeit schwerer Hebegeräts in Overhead -Anwendungen.
Kategorie | Spezifikation | Wert | Testmethode |
Elektrische Eigenschaften | Dielektrische Stärke | 10 kV/mm (min) | ASTM D2671 |
Volumenwiderstand | 10¹² Ohm · cm (min) | IEC 60093 | |
Spannungsbewertung | 110 kV | IEC 60840 | |
Mechanische Eigenschaften | Härte | 65 Ufer a | ISO 868 |
Zugfestigkeit | 4 n/mm² (min) | ASTM D638 | |
Verlängerung | 200% (min) | ASTM D638 | |
Tränenstärke | 10 n/mm² (min) | ASTM D638 | |
Dimensionsdaten | Leiterdurchmesserbereich | 12 mm - 35 mm | Custom Engineering |
Wandstärke | 5 mm | ASTM D374 |
Schützt nackte Overhead -Leiter in 110 -kV -Übertragungsleitungen vor Umweltverschmutzung und Verwitterung. Ideal für die Nachrüstung der alternden Infrastruktur und zur Verbesserung von Linien in Küsten- oder Industriegebieten mit hohem Verschmutzungsniveau.
Schilde Schilde und Leiterverbindungen in Außenunterstationen aus Staub, Feuchtigkeit und versehentlichem Kontakt. Das nicht leitende Design verbessert die Sicherheit der Personal während des Wartungsbetriebs.
Wesentlich für den Kabelschutz in Windparks und Solarstromanlagen, in denen Leiter extremen Wetterbedingungen ausgesetzt sind. Sein UV -Widerstand sorgt für eine zuverlässige Leistung in offenen, nicht geschadeten Installationen, die für Standorte für erneuerbare Energien typisch sind.
Schützt die Limardrähte und Feederkabel in Hochgeschwindigkeits-Schienennetzwerken vor Abrieb und Umweltschäden. Die Flexibilität der Abdeckung bietet Vibrationen und thermische Bewegungen in dynamischen Eisenbahnumgebungen.
Die Silikonformulierung der Abdeckung bietet eine inhärente UV -Widerstands , -Ozonstabilität und die Wetterfähigkeit , wobei die Leistung bei Temperaturen zwischen -50 ° C bis 150 ° C aufrechterhalten wird. Es widersetzt sich dem Abbau von Sonnenlicht, Regen, Schnee und industriellen Schadstoffen, um ein Lebensdauer von mehr als 20 Jahren in den meisten Anwendungen zu gewährleisten.
Es ist für Leiter mit Querschnittsflächen von 25 mm² bis 500 mm² konstruiert , was Leiterdurchmessern von 12 mm bis 35 mm entspricht . Für spezielle Anwendungen sind benutzerdefinierte Größen erhältlich, die nicht standardmäßige Abmessungen benötigen.
Nein, das Design ermöglicht eine schnelle, Werkzeugfreie Installation, indem die Abdeckung einfach über ordnungsgemäß zubereitete Leiter schieben. Seine Flexibilität ermöglicht eine einfache Positionierung auch in begrenzten Räumen und verkürzt die Installationszeit im Vergleich zu herkömmlichen Isolationsmethoden.
Ja, die Silikonabdeckung erfüllt IEC 60840- und ASTM D2671 -Standards für Hochspannungsdämmmaterialien. Es ist für den Einsatz in Versorgungsanwendungen weltweit zertifiziert, wobei die regionalen Spezifikationen nach Bedarf eingehalten werden.
Artikel | Typische Daten | Testmethode |
Elektrikfestigkeitstest | ≥ 20 kV/mm | GB/T 1408.1-2006 |
Volumenwiderstand | ≥1 × 1014 Ω · cm | GB/T 1410-2006 |
Dielektrizitätskonstante | 2 ～ 3 | GB/T 1409-2006 |
Küstenhärte | 70 ± 5a | GB/T 531 |
Mechanischer Eigenschaft y | ||
Vor Hitzealterung | ||
Zugfestigkeit | ≥ 4,0 mPa | GB/T 528-2009 |
Dehnung in der Pause | ≥200% | GB/T 528-2009 |
Nach der Wärmealterung (180 ℃ , 7d) | ||
Zugfestigkeitsänderung | ± 30% | GB/T 528-2009 |
Verlängerungsänderung | ± 30% | GB/T 528-2009 |
Tieftemperaturverlängerung (-15 ℃ , 2H) | ≥ 20% | GB/T 2951.4-1997 |
Flexibilität mit niedriger Temperatur (-50 ℃ , 4H) | Keine Risse | UL224-2004 |
Hochtemperatur -Risswiderstand (155 ℃ , 2H) | Keine Risse | GB/T2951.6-1997 |
Nennquerschnittsfläche (mm²) | Empfohlener innerer Durchmesser der Leiterabdeckung (MM) |
50～70 | Ф12 |
95～120 | Ф17 |
150～185 | Verlassen |
210～300 | Ф24.2 |
400 | Ф 30 |
500 | Verlassen |
630 | Verlassen |
800 | Ф39.8 |
N Ausmalsquerschnittsfläche (mm²) | Empfohlener innerer Durchmesser der Leiterabdeckung (MM) |
35 50 | Ф12 |
Ф15.6 | |
70 ～ 95 120 ～ 150 185 ～ 240 | Ф17 |
Verlassen | |
Ф24.2 | |
400 ～ 500 800 ～ 800 | Verlassen |
Ф39.8 |
V olten (KV) | ≤ 10 K V | ≤35 k v | ≤110 k v | ≤ 220 k v |
W alle Dicke | 2,0 ± 0,3 mm | 3,0 ± 0,4 mm | 4,0 ± 0,5 mm | 6,0 ± 1,0 mm |
